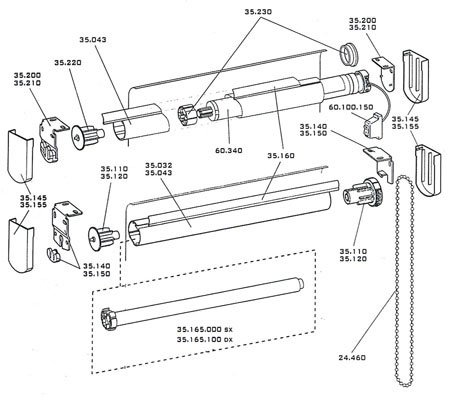

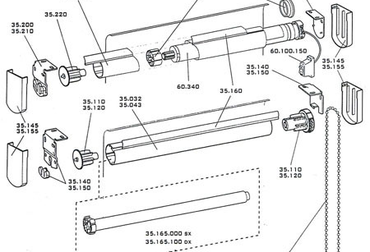

Specifikacija delova

Unutrašnji screen rolo tip GGT-43 sastoji se od sledećih komponenti:

• Aluminijumska navojna cev Ø 43 mm sa žljebom za vezivanje screen materijala koji obezbeđuje idealnu vezu cev – screen materijal, kao i namotavanje materijala uvek u pravilnom krugu (bez neravnina);
• Aluminijumska utežna cev Ø 12 mm sa čeličnim tegom Ø 8mm, koja se stavlja u donji rub rolo-a;
• PVC pogonski mehanizam za ručno upravljanje sa ugrađenom sklopkom (kvačilom);
• PVC granični čep sa niklovanom metalnom nosećom osovinom Ø 6 mm;
• Metalna montažna konzola (nosač - levi i desni) sa PVC graničnikom;
• PVC lančić Ø 4,5 mm;
• PVC spojka regulacionog lančića;
• PVC pločasti keder kao deo koji spaja screen materijal i navojnu cev (obezbeđuje idealno vezivanje bez mogućnosti ispadanja screen materijala);
• Aluminijumski zavrtnjevi 4x12mm za pričvršćavanje kod montaže konzola;
• Screen materijal (tkanina).

Tehničke karakteristike

Unutrašnji screen rolo, tip GGT-43, ima sledeće tehničke karakteristike:

• Nezatvorena strana vertikalne ivice do regulacionog lančića je 26mm sa tolerancijom ± 6mm;
• Nezatvorena strana vertikalne ivice na suprotnoj strani pogonskog mehanizma je 20mm sa tolerancijom ± 6mm;
• Dužina metalnog regulacionog lančića zavisi od visine screen materijala;
• Pogonski mehanizam je na desnoj ili levoj strani staklene površine;
• Ograničenje konačnog gornjeg položaja donjeg ruba screen materijala je 20-30mm ispod navojne cevi sa tolerancijom ± 5mm;
• Minimalna težina aluminijumske cevi Ø 12 sa tegom je cca 220g na 1000 mm širine rolo-a;
• Visina donje ivice screen materijala je 35mm i u taj rub je stavljena aluminijumska utežna cev Ø 12mm;
• Opciono mogu da se ugrade vodilice od inox sajle sa metalnim nosačem i zavrtnjem za zatezanje sajle ili aluminijumske vodilice;
• Opciono može da se ugradi na donjem delu materijala vidljivi obojeni aluminijumski teg;
• Opciono sistem može da se opremi elektromotorom sa daljinskim upravljanjem pomoću višekanalnog daljinskog upravljača.
